Беспилотный аппарат X-uav Mini Talon EPO 1300mm

Впервые получаю такую здоровенную коробку с Китая.

Комплектация:

— части модели из материала ЕРО

— нарезка деталей из фанеры

— кабанчики 4шт +1шт запасный

— тяги 4 шт

— переднее колесо

— набор наклеек на модель

— винтики, саморезики

Характеристики модели:— бренд:: X-uav— размах крыла: 1300мм— длина модели: 830мм— полетный вес: 1000g-2000g

Перед склейкой модели, необходимо подготовить нужную электронику— мотор sunny sky 2212 980kv— батарея 2200mA 50C 3S— сервомашинки (маленькие 9-ти граммовые)— регулятор оборотов мотора 30А— воздушный винт 10х4.7 (лучше складной винт)— удлинители сервомашинок (использовал 15см)

Изначально собрал фанерные детали, это усилительная рамка которая будет установлена внутри фюзеляжа.Клей использую «Дракон»

На одну боковую половину фюзеляжа приклеиваю деревянные детали, рамку раннее склеенную, переднее колесо, задний костыль (стойка)

Склеиваю две половины фюзеляжа, желательно перед места склейки частей прошкурить наждачной бумагой, для лучшего сцепления, все таки ЕРО очень гладенький.

После соединения двух половин фюзеляжа, стянул их скотчем.

Пока клеится центроплан, собираем стабилизатор, устанавливаем сервомашинки, кабанчики и тяги.Конечно перед установкой электроники ее необходимо проверить на работоспособность, это в основном касается сервомашинок.

Далее, сборка хвостового оперения, провода от сервомашинок протягиваем во внутрь фюзеляжа.

Точно так же устанавливаю сервомашинки на две половины крыла.

В принципе фюзеляж с хвостовым V-образным оперением собранный.

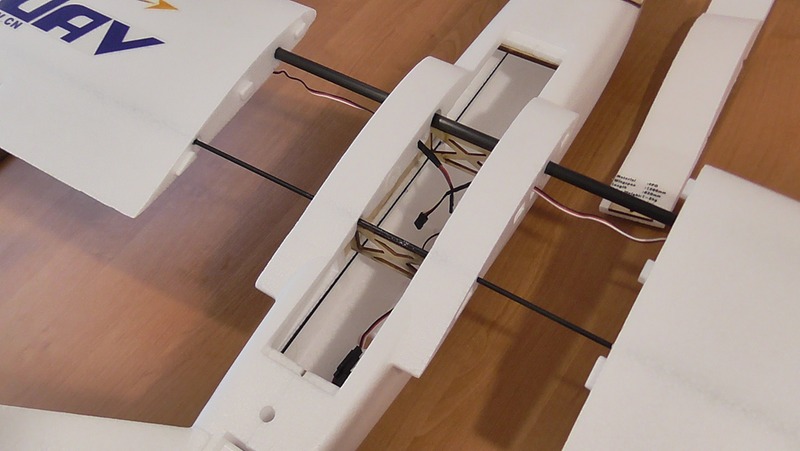

Можно приступать к сборке крыла и настройке электроники.Для соединения двух консолей имеется в комплекте две стекловолоконных трубки, которые служат как лонжероны усиления крыла.

Собрал крепежную конструкцию для установки камеры и видео передатчика.

Вот он так выглядит.

Наклеил наклейки обозначающие центр тяжести модели, незабываем что, ЦТ подбираем уже с полностью установленной электроникой на модели.

Спаял удлилинитель для соединения мотора с регулятором оборотов, провод для удлинения желательно потолще. я использоал 4кв.

Установил мотор с воздушным винтом (ПРИ НАСТРОЙКЕ МОДЕЛИ, ВИНТ НЕОБХОДИМО СНЯТЬ

Вот и собрал модель, осталось настроить в аппаратуре управления V- образное оперение, элероны и можно взлетать, после облета можно будет уже устанавливать FPV оборудование

Видео по сборке данной модели

X-uav Mini Talon Обзор и сборка модели

Видео полета модели.

БПЛА. X-uav Mini Talon FPV полет

Итог: Модель действительно мне понравилась, летит ровно как паровоз, управляется легко, да кстате расходы на элероны я установил 50% расходы на руль высоты 90%.

Конечно мотор 2212 для такой модели слабоват, желательно моторчик помощнее.

На этом все, есть вопросы спрашивайте, буду стараться ответить.
